20180714[工作分享教學][電控][Mitsubishi GX-WORK2] [三菱PLC-FX3U系列][PLC設計編成簡易教學]分享使用三菱GX-WORK2建立新檔案和注釋使用



我一樣秉持一個跟神童不一樣的原則
不把電控複雜化!
電控簡單化!
複雜的東西簡單化!
熱於分享 熱於教學

這次內容是台灣世豪哥所教以及自己摸索的


所用設備
電腦+三菱GX-WORK2軟體

目的
電腦與PLC連線
1. 三菱GX-WORK2軟體簡易教學
2.建立新檔案
3.使用注釋功能

以下是簡易分享
1.點開三菱GX-WORK2軟體

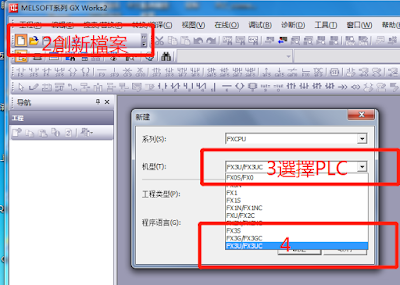

開新檔案教學
注意所選的PLC系列和機型
這次我是使用市面上最常見的中小型PLC


注釋使用
下圖為注釋編寫處


以下為開啟階梯圖顯示注釋


 以下為注釋設定
設太大會影響階梯圖畫面或是說注釋佔的畫面太多
導致階梯圖顯示的太少
所以看你注釋內容來調整





以上
