20180830[工作分享教學][電控] [三菱PLC-FX3U系列]淺談PLC接線

我一樣秉持一個跟神童不一樣的原則

不把電控複雜化!

電控簡單化!

複雜的東西簡單化!

熱於分享 熱於教學

以下是神童空空 和群友-豪哥 教我的

以下圖片是三菱PLC-FX3U系列NPN型的PLC接線方式

FX3U的X輸入點端 PLC本身會提供DC24V

而Y輸出端沒提供DC24V

1.所以假設 設備吃電負載小 可以把X端的DC24V 使用在X端以及Y輸出端

2.而負載中等 X端的DC24V供應X端輸入點  Y輸出端則使用外部電源供應器

3.而負載很大 或是需要穩定 安全性 保護PLC 那X輸入端和Y輸出端全部使用外部電源供應器供電  X端PLC自帶DC24V不使用

而以下圖片是NPN PLC接線方式

1.X輸入端 S/S就是公共點 需接+24V 而X點外部則接-24V 形成迴路

2.Y輸出端COM就是公共點 需接-24V 而Y點外部則接+24V 形成迴路

補充

1.

對於PLC來說

X輸入端 每一點的內部電路是屬於線圈 本身是有負載的 他的動作就是X0出現-24V  X0內部線圈導通  PLC-X0燈就亮了

所以假設X點沒有接任何的SENSOR感知器、開關 而直接短路接 其實PLC不會燒壞的

而Y輸出端 每一點的內部電路是屬於開關 他的動作就是ON/OFF

他的動作就是  PLC命令Y0動作  YO內部開關導通  Y0點輸出DC-24V

所以Y輸出端不能短路 建議做短路保護

2 .

NPN 和 PNP差異 其實我也不太清楚 PNP 接的電源大概跟NPN相反

NPN X端 S/S接+24V  Y端COM接-24V

PNP X端 S/S接-24V  Y端COM接+24V

這部分比較不需煩惱 因為市面上主要都是使用NPN

NPN屬於日系 PNP屬於歐系

3.

上面提到大陸同事Y輸出接AC220V  他應該是使用交流繼電器版本的PLC  要依照需求跟廠商做確認

補充一下PLC除了NPN PNP分別 還有分交流和直流版本

更細說還要看PLC電路圖

Y輸出純直流版 Y輸出純交流版Y輸出獨立版

Y輸出獨立版-理論上可以任意配合每個Y對應的COM 使用相應的電壓

4.

三菱FX3U系列還有分 繼電器 和 電晶體 兩種版本

電晶體通常比繼電器版的還貴

1.繼電器通常為一般使用

2.電晶體為高速使用 例如要接伺服控制器 要做脈衝輸出

大多的FX3U電晶體版本提供3個脈衝輸出分別Y0 Y1 Y2

不論是FX3U-32M或FX3U-128M 都有提供三組脈衝輸出

脈衝輸出主要使用在伺服控制的部分

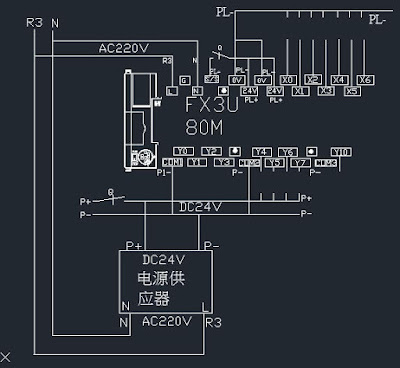

以下是小弟自己畫的接線圖
